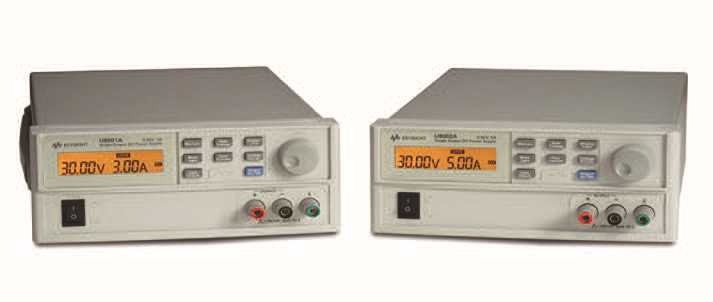

是德科技 U8000系列單路輸出直流電源 ?
是德科技 U8000系列單路輸出直流電源 ? 產品特點
–杰出的負載調整率和電源調整率:
(CV :<0.01% +2 mV；CC : <0.02% + 2mA)
–低輸出噪聲: 1 mVrms (20 Hz至20 MHz)
–過壓和過流保護
–配有背光燈的LCD顯示屏
–為確保安全提供備用輸出
–保存和調用功能、三種存儲器狀態
–安全特性:鍵盤鎖和機械鎖
U8000系列單路輸出直流電源 產品功能
測量更安全 ,使用更方便 ,價格更經濟
找到*適合您測試要求和預算的電源往往很難。無論您是制造消費類電子產品，測試電子元件，還是尋找可靠而低成本的電源，是德科技基礎電源系列現在又增添了單路輸出且功率范圍達90 W至150 W的不可編程電源供您選擇。它們具有通常可編程電源才具備的功能，以*的效率為您提供*的價值。您能夠獲得最短的設置時間、最小的測量誤差和最高的設備可靠性。這些優質電源與眾不同—它們經過嚴格的安全認證并符合是德科技質量標準，且價格適中。
Keysight U8000系列是功率范圍為90 W至150 W的單路輸出不可編程直流電源，具通常只有價格昂貴的可編程電源才具備的特性。U8000系列擁有*的價值，它們能提供可靠的直流電源、高效的設置功能和重要的安全特性，因此您適用于電子制造和教學等各類應用。
符合您應用要求的電源
Keysight U8000系列具有90 W至150 W功率范圍，適合計算機和外設、通信系統和外設、航天/航空系統、電子元件等各種電子制造應用。U8000系列與Keysight E3600直流電源系列共同為您提供更寬的電源功率范圍。
更好的功能特性和更高的性能指標實現更高效的測試工作,并且一切均在預算之內
通常只有可編程電源才具備的*特性
U8000系列為保護被測器件(DUT)免受損壞，提供*集成的過壓保護(OVP)和過流保護(OCP)通過使用保存和調用三種存儲器狀態的功能，您可以把測量誤差和設置時間降至最低。U8000系列還提供各種安全特性，例如用鍵位鎖防止因偶爾觸及前面板造成的測量誤差。當激活鍵位鎖時，除了鍵位鎖按鍵外，前面板上的旋鈕和所有按鍵都失去作用。電源后面板上的機械鎖保護儀器不會遺失。LCD顯示屏可
選擇背光燈開/關，從而為觀察數據提供更明亮的顯示(見圖2)。
具有同類儀器中最堅實可靠的性能
U8000系列擁有優異的負載調整率和電源調整率(恒壓，CV :<0.01% +2 mV；恒流，CC :<0.02% +2 mA)，以保證即使負載改變時也能得到穩定的輸出。50 μs的瞬態響應可顯著縮短測試時間，從而降低制造成本。U8000系列在20 Hz至20 MHz頻率范圍內有1 mVrms和3 mArms的低輸出噪聲，可提供純凈的輸出，將DUT中的干擾減到最小。
U8000系列單路輸出直流電源擁有更高的安全性
U8000系列經過各種工業安全標準的嚴格測試: CSA (美國和加拿大強制要求)、C-tick (澳大利亞)和CE (歐洲)。為防止DUT受損，U8000系列有*集成的OVP和OCP。這種安全特性可避免測量誤差，保證電源的安全存儲。鍵位鎖定功能防止對前面板的意外觸及，后面板機械鎖保證儀器的安全儲存。
U8000系列單路輸出直流電源前面板操作
通過易于使用的旋鈕和自引導鍵位，您能夠以需要的分辨率輕松設置輸出。在前面板上以10 mV/10 mA的最高分辨率設置電壓和電流。此外，您還可保存和調用存儲在內部非易失存儲器中的三種工作狀態。易于使用的控制功能:
–啟用和禁用OVP和OCP
–設置OVP和OCP斷路電平
–清除OVP和OCP條件
–設置和顯示電壓與電流極限值
–工作狀態保存/調用
–把電源復位到開機狀態
–校準電源
–啟用或禁用輸出

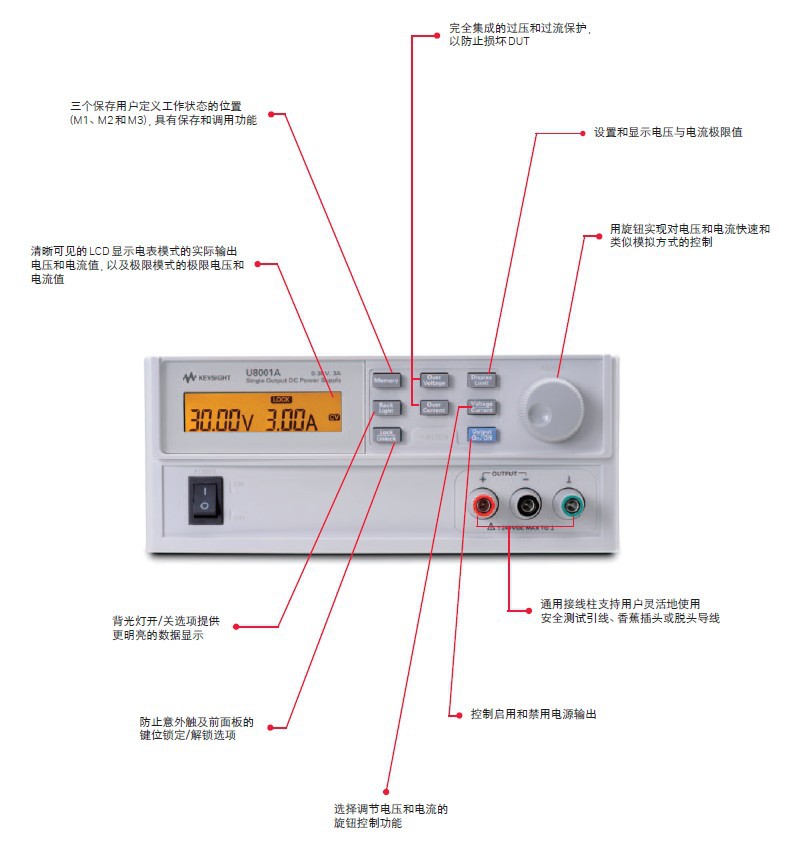

U8000系列單路輸出直流電源 面板細節圖
U8000系列單路輸出直流電源主要技術參數
型號 | U8001A | U8002A |
額定輸出(0 °C至40°C) | 0至+30V | 0至+30V |
| 0至3 A | 0至5 A |
電路調整率和負載調整率 | CV: <0.01%+2 mV CC: <0.02%+2 mA | |
紋波和噪聲(25 °C ±5 °C) | CV: 12 mVp-p，<1 mVrms； CC:3 mArms | |
負載瞬態響應時間(在15mV內，從滿負載到半負載和從半負載到滿負載) | <50μs | |
編程精度1 (25°C ±5 °C) | <0.35%+20 mV <0.35%+20 mA | |
回讀精度1 (25°C ±5 °C) | <0.35%+20 mV <0.35%+20 mA | |
電表分辨率 | 電壓:10 mV 電流:10 mA | |
最大輸出浮置電壓 | ±240 Vdc | |
溫度系數 (12個月) | CV: <100 ppm/°C | |
CC: <380 ppm/°C | CC: <300 ppm/°C | |
輸出電壓過沖 (開啟或關閉交流電源期間,且輸出控制設置為小于1 V) | <1 V | |
電壓編程時間:總執行時間的1% | ||
向上 滿負載 | 150 ms 100 ms | |
無負載 | ||
向下 滿負載 | 30 ms 450 ms | |
無負載 | ||
啟用上一個存儲器設置 | 是 | |
過壓保護響應時間 | <1.5 ms, 斷路電壓大于等于 3 V時; <10 ms, 斷路電壓小于3 V (在過壓保護條件產生后,從輸出電壓的90%降到1 V的平均時間0 | |
補充特征 | ||
過壓保護精度 ±(% 輸出+ 偏置) | <0.5%+0.5 V | |
過壓保護可編程范圍 | 1 V至33 V | |
過流保護精度 ±(% 輸出+ 偏置) | <0.5%+0.5A | |
過流保護可編程范圍 | 1 A至3.3 A | 1 A至5.5 A |
保護特性
|
|
|
輸入功率選項(可選) | 100 Vac±10%, 47至63 Hz 115 Vac±10%, 47至63 Hz 230 Vac±10%, 47至63 Hz | |
最大輸入功率 | 330 VA | 500 VA |
保險絲 | 外部,用戶安裝 | |
交流電源輸入技術指標 物理技術指標 | ||
尺寸(高x寬x長) | 88.1 mmx 212.3 mmx 394.3 mm | |
重量 | 7.3 kg | 8.3 kg |
U8000系列單路輸出直流電源一般特征
顯示屏 | 液晶顯示屏(LCD) |
工作環境 | –工作溫度是0 °C至40 °C (全額定輸出)和40 °C至55 °C (降額輸出) –相對濕度高達95% –海拔高度達2000米 |
存儲溫度
| -20 °C至70 °C
|
安全和電磁兼容標準 | 遵循: – IEC 61326 : 2002/EN61326 : 1997+ A1 :1998+A3 : 2003 – CISPR 11 : 1990/EN55011 : 1990 –加拿大: ICES-001 : 2004 –澳大利亞/新西蘭: AS/NZS CISPR11 :2004 – IEC 61010-1 : 2001/EN61010-1 : 2001(第2版) –加拿大: CAN/CSA-C22.2 No. 61010-1-04 –美國: ANSI/UL 61010-1 : 2004 |
存儲器工作 | 多達三種工作狀態 |
保修期 | – U8000系列電源保修一年 –標配附件保修三個月 |
校準周期 | 一年 |
預熱時間 | 60分鐘 |
U8000系列單路輸出直流電源 訂貨信息
U8001A直流電源，30 V，3 A
U8002A直流電源，30 V，5 A
包含的文檔:
U8001A-0B0無文檔套件
附加文檔:
– U8001A-AB0用戶指南和服務指南(繁體中文版)
– U8001A-AB2印刷版用戶指南和服務指南(簡體中文版)
– U8001A-ABA用戶指南和服務指南(英語版)
– U8001A-ACF用戶指南和服務指南(日語版)
校準文件:
U8001A-UK6包含測試結果數據的商用校準證書
電源選件
選件0E9 90至110 Vac，47至63 Hz
選件0EM 104至126 Vac，47至63 Hz
選件0E3 207至253 Vac，47至63 Hz
其他選件
–選件U800xA-AUT定制開機(只能與主型號一起購買)
– E3600A-100測試引線套件
–選件1CM機架安裝套件
機架安裝套件
把一臺儀器安裝到機架上時需使用:
適配器套件(部件號: 5063-9240)
把兩臺儀器并排安裝到機架上時需使用:
互鎖套件(部件號: 5061-9694)
鑲條套件(部件號: 5063-9212)
把兩臺儀器安裝到滑動支架中時需使用:
支架(部件號: 5063-9255)
滑軌套件(部件號: 1494-0015
