絕緣電阻表的結構及原理

關鍵詞：絕緣電阻表，兆歐表，絕緣電阻測試儀，搖表

      絕緣電阻表主要應用于電機 、電氣設備 、輸電線和電纜等器材的帶電部分與外露非帶電金屬部分（ 外殼） 之間絕緣電阻的測量 。在工作時，自身產生高電壓 ，而測量對象又是電氣設備 ，所以必須正 確使用 ，否則就會造成人身或設備事故 。

絕緣電阻表的結構及原理

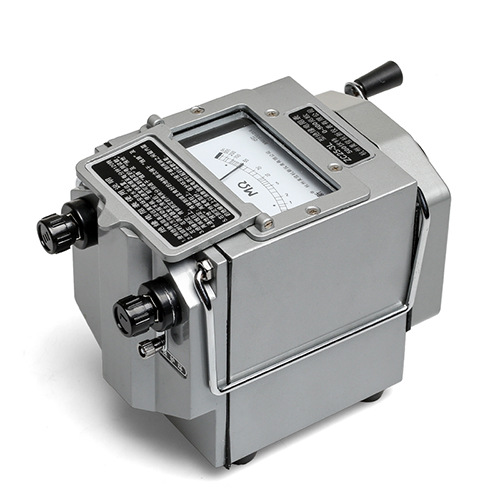

      絕緣電阻表主要由三部分組成 。*是直流高壓發生器，用以產生直流高壓  ；第二是測量回路； 第三是顯示 。直流高壓的產生一般有三種方法，一種是手搖發電機式 ，第二種是通過市電變壓器升壓 ， 整流得到直流高壓 ，第三種是利用 晶體管振蕩式或脈寬調制電路來產生直流高壓 ，目前我國生產 的兆歐表約 80% 是采用手搖發電機式 。絕緣電阻表測量回路也分機械測量和數字化測量技術，本文以ZC-11 型絕緣電阻表為例介紹其工作原理，它的測量回路是由一個流比計表頭來完成的，表頭中有兩個夾角為 60。（左右） 的線圈組成 ，其中一個線圈是并聯在電壓兩端的 ，另一個線圈串聯在測量回路 中。表頭指針的偏轉角度取決于兩個線圈中的 電流比，不同的偏轉角度代表不同的 阻值。

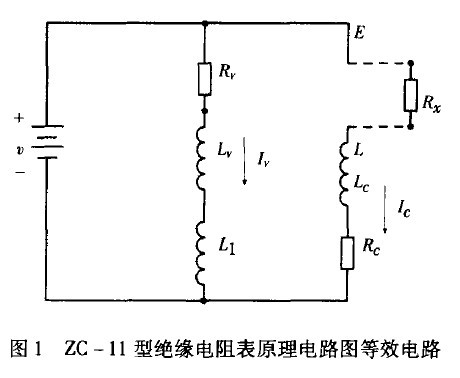

      如圖 1所示 ，當接地端 E 和線路端 L 之間開路時 ，電流 le 等于零 ，而電流 Iv 則從直流電源 V 流過電阻 磯 和電壓線圈 lv 、補償線圈 LI ，于是線圈 lv 和 L，產生了兩個方 向相反的力矩。由于磁路氣隙設計的是不均勻的，所以兩 個線圈產生的力矩的大小不相等。于是指針隨Lv產生的力矩朝刻度盤示值zui大的方向 -∞ 位置方向轉動 ，隨著 L，產 生的力矩逐漸增大并與 lv   產生的力矩達到平衡 ，指針就會穩定地指 在刻度盤上 示值zui大的位 置 ，即絕緣電阻的 “ ∞ ” 處。

     將接地端 E 和線路端 L 兩接線柱短路時 ，電流Ic和電流 Iv 會使兩個線圈產生兩個大小 不等且方向相反的轉動力矩。由于電流線圈le   的臣數大于電壓線圈 Iv 的匣數，且 le > Iv  ，故兩個不平衡力矩使指針指在刻度盤 上示值zui小的位置 ，即絕緣電阻的 “ ” 處。

      如被測電阻 凡 是 0 - 00 之間任意一值 ，則表頭指針的停留位置由電流 lv 與 le 的比值決定 ，le 的大小隨凡 的變化而變化 ，R. 能決定指針的停留位置 ，可從刻度盤上讀取它 的絕緣電阻值 。
